盘锥天线那些事 盘锥形天线是一种超短波天线,顶部为一圆盘(即辐射体),由同轴线的心线馈电,下面为一圆锥,接同轴线的外导体。圆锥的作用与无限大的地面相似,改变圆锥的倾斜角度,就能改变天线的最大辐射方向。它有极宽的频带。
当泰坦2号于1963年投入使用时,它的通信系统包括一个巨大的宽带盘锥天线,该天线至今仍在使用。
该天线由柯林斯无线英尺,有一个大的天线冠,使它能够在很宽的频率范围内辐射信号。
当泰坦2号于1963年投入使用时,它的通信系统包括一个巨大的宽带盘锥天线,该天线至今仍在使用。
该天线由柯林斯无线英尺,有一个大的天线冠,使它能够在很宽的频率范围内辐射信号。

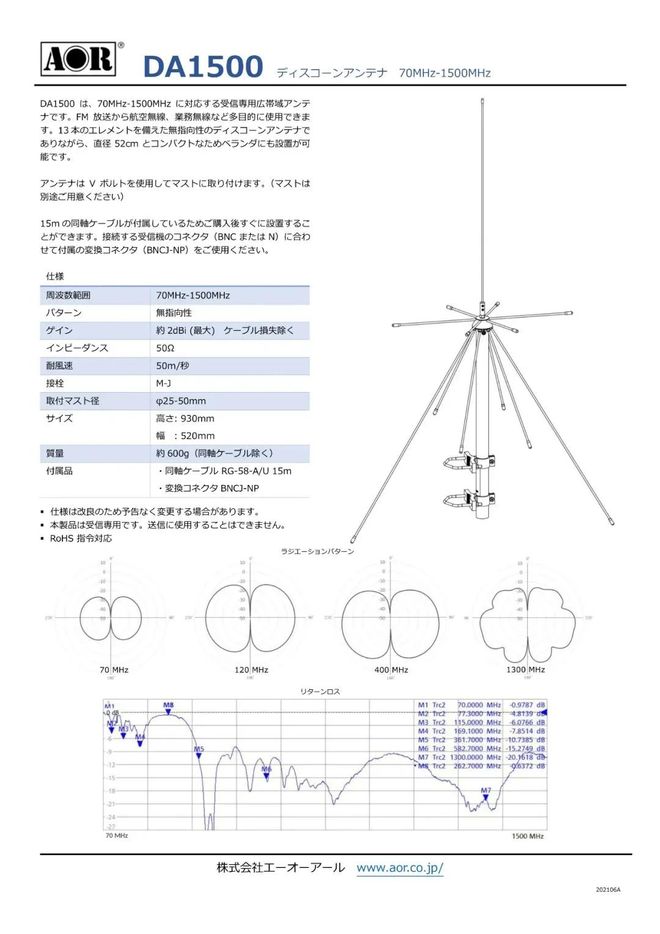

盘锥天线由两部分组成,一部分的形状像圆盘,另一部分的形状像锥。圆盘垂直于锥轴,这两个部件的尺寸必须在一定的比例内,设备才能正常工作。这些天线能够从各个方向接收宽频率范围的信号。
discone盘锥天线的结构允许它在电磁波谱的一个宽截面上工作。这种天线是全向的,这意味着它可以接收来自任何方向的电磁波。它不需要指向信号的来源。这种天线也能在室内工作,尽管它会失去一些功能,因为电磁信号通过房屋或建筑的材料时减弱。
大多数非锥天线都是这样设置的,锥部分在底部,圆盘在顶部。锥的高度大约等于天线能接收到的最小频率的四分之一,圆盘的直径等于锥长度的0.7。在圆锥和圆盘之间有一个绝缘体,这是天线正常工作所必需的。面锥天线所能接收到的最高频率通常比最低频率大十倍左右。
面锥天线可以是实心的,也可以是由一系列杆组成的。无论如何,导电金属,如铜,都是理想的材料。如果天线是用棒子做的,这些棒子从天线的底部以圆锥形状延伸,并在圆锥的顶部以垂直的圆形延伸。任何数量的杆都可以使用,尽管8到16之间的数字是常见的。
discone天线最常见的用途是在无线电设备中,如业余无线电和无线电扫频仪,可以用来接收遥远的无线电信号。虽然天线有产生谐波信号的倾向,这可能会干扰传输的质量,但可以通过不锥天线进行传输。虽然它能接收广泛的频率范围和从任何方向接收信号的能力使它成为理想的接收天线,但它并不是作为发射机使用的理想天线。
穿上喇叭裙的全向盘锥天线在接收方面的长板可以弥补发射的缺陷吗?你怎么看?欢迎点评!
一种简单、低成本的天线设计,适合于多路复用操作、数字操作或两者兼有。纯技术干货,今天和电台小叔BG5WKP一起看!

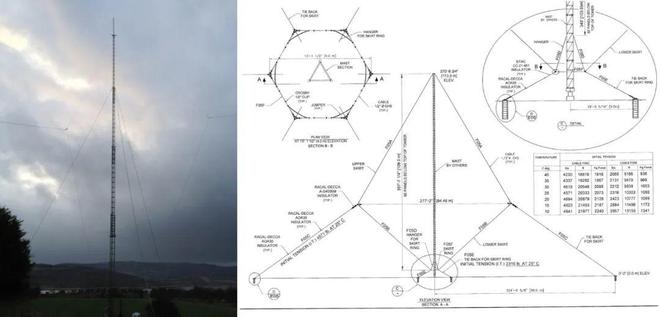

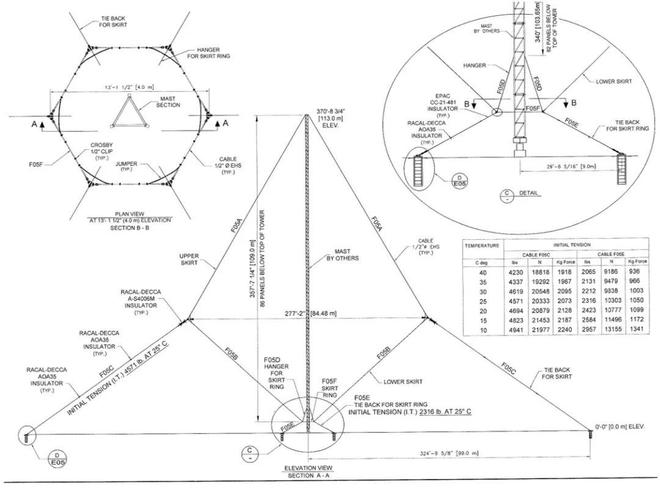

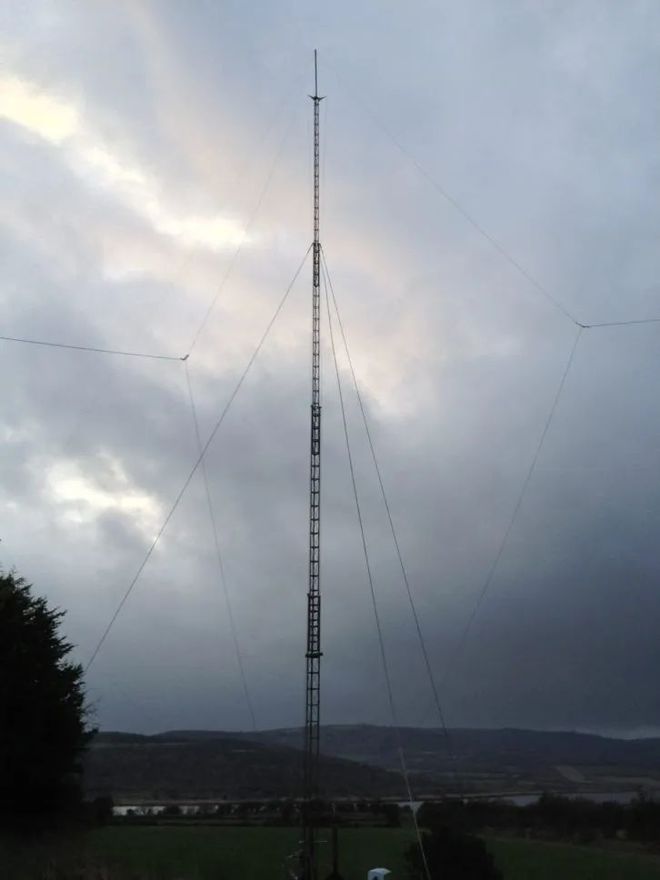

“喇叭裙是围绕塔的一组对称间隔的电缆,它们在塔顶部附近电气连接,沿着类似于顶部拉索的路径从塔向外延伸,然后在塔架下方大约一半处向塔架底部回转。”Kintronic实验室高级工程师考克斯说。
“这个中间点的绝缘体将电缆与地面绝缘。电缆的末端是一个绝缘馈线环,环绕在高于地面的塔基上,类似于传统的裙式馈线。天线在馈电环和射频接地之间驱动。最终的喇叭裙呈钻石形状,看起来更像雨伞辐条。”
这些系统用于为接地塔提供一种馈电装置,这种装置机械上简单,但也有一些吸引人的地方。
Hatfield & Dawson的顾问工程师道森Dawson说:“喇叭裙的宽带宽特性使得这些天线设计对于将多个 AM 中波台站多路复用到一个公共天线上非常有用。”
“许多这样的系统在美国以外的地方用于大功率 AM中波广播,无论是在非定向电台还是定向电台。其中许多操作也是多路复用的,并且与 DRM 等数字调制完全兼容。”
“当喇叭裙设计也被用作塔的最上面的拉索时,天线可以以相对较低的成本建造,节省了对传统的裙边馈电或“折叠单极”塔串联馈电塔的底部绝缘子和多个支架绝缘子的需求。”
考克斯说,其结果是一种简单、低成本的天线设计,适合于多路复用操作、数字操作或两者兼有。
“多年来,它已在国际上广泛使用。在美国,AM多路复用的需求越来越大,在AM发射塔上安装多种天线的需求也越来越大,因此喇叭裙天线对美国的广播公司也很有用。”
道森说:“任何多用途塔的安装——其他天线或其他AM调幅频率——都可以受益于喇叭裙的使用。”“多路复用广播电台特别适合喇叭裙天线。通常在多路复用的情况下,塔的高度比所涉及的最低频率电台所期望的要低。当传统的系列馈电或传统的裙边馈电配置不能提供可用带宽时,喇叭裙可以向最低频率电台提供可用带宽。”
他补充说,在没有进行结构分析的情况下,绝不能在塔上安装喇叭裙。一些老旧的塔或非常轻的塔不能安全支撑裙。
接到湖南科学技术出版社编辑的邀约,很快就收到他寄来的出版社新书 马克·拉伯伊著 蔡留琴 殷倩译 科学家传记系列:《古列尔莫·马可尼传:联络世界的人》,五一小长假在家阅读,小时候偶像无线电之父马可尼的完整人生拼图在脑海中拼凑完整了:一生醉心于研究无线电的人,将无线电频谱投入实际商用的第一人,成功开发出第一个全球性通信系统的人,对无线电事业狂热追求忽略了生命中的其他事情的人,将移动通信、个人通信和远距离通信扩展到天涯海角的人。天赋异禀,唯独钟情于科学,即使没有接受过正规学院教育、没有一张正式文凭,却能在27岁就秒杀 居里夫人等一众大神,获得首届诺贝尔物理学奖提名,并在8年后获奖。在20世纪之交,他的名字实际上已经等同于无线电,我们需要了解那个时代的他。
以前,我接触到的马可尼是碎片化的,多是他在1897年和助手在英国海岸进行跨海无线电通信试验成功以及后来的商业化应用的案例,技术性强可读性不高。搜索网络,关于马可尼的内容有限,寥寥几篇文章不足以了解无线电奇才的一生。这本书全景化展现了在名人光环下性格复杂的马可尼英勇、卑鄙的传奇性一生,正如该书作者所言,马可尼最伟大的发明就是他自己。
《古列尔莫·马可尼传:联络世界的人》,【加拿大】马克·拉伯伊/著 蔡留琴 殷倩/译,湖南科学技术出版社,2021年12月版
这本《古列尔莫·马可尼传:联络世界的人》,回顾了他的传奇一生,同时新增加了来自4个国家,多种语言的未公开档案和实地调查资料。作者想告诉我们,马可尼的一生及成就并非只属于意大利,他的想象力和发明超越了时间,当今的世界和我们,仍然生活在他的创造之中。
一本让电台小叔BG5WKP爱不释手的无线电奇才传记,和出版社争取到最低折扣价,推荐给各位火腿小伙伴们!
